Стойка телескопическая для опалубки с унивилкой 3.7 м
- Описание
- Отзывы (0)
- Вопросы и ответы (0)

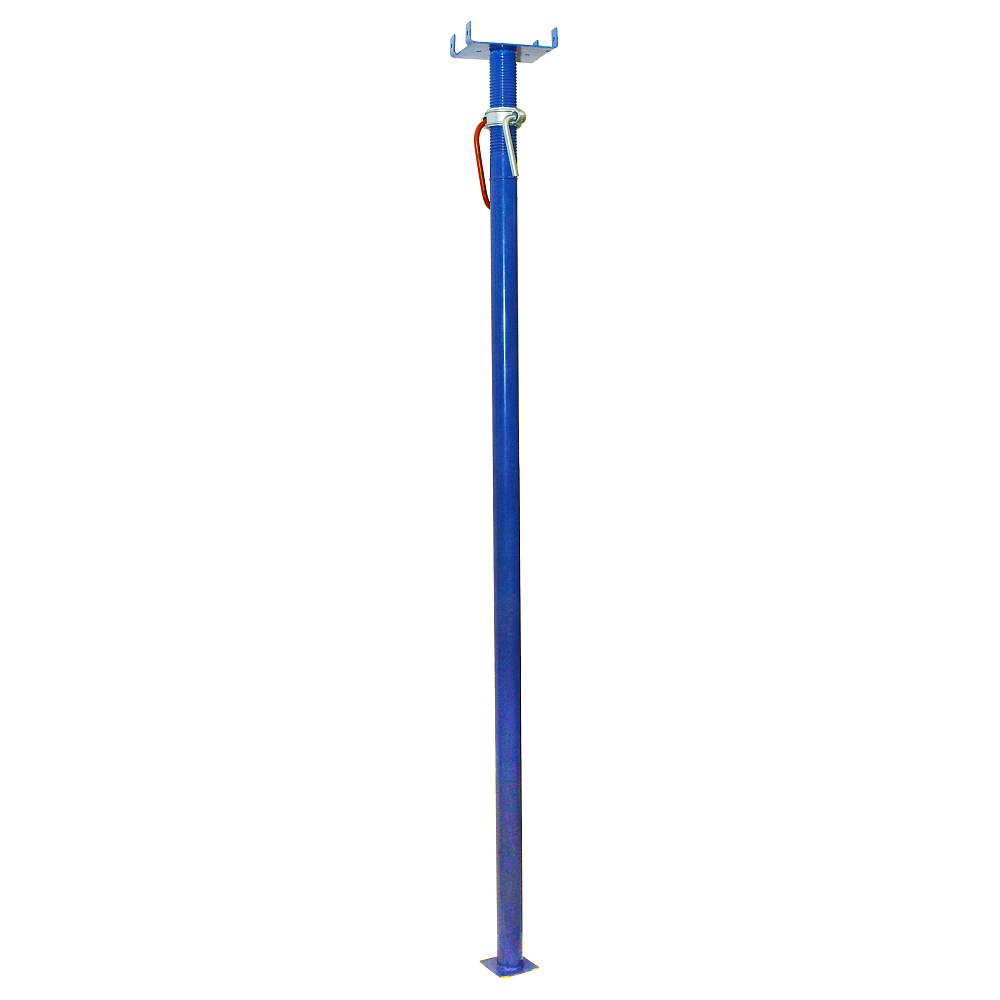

Телескопическая стойка для опалубки с унивилкой 3,7 м — это строительный элемент, предназначенный для надежной поддержки горизонтальных щитов опалубки при создании монолитных потолочных перекрытий. Она также может служить временной опорой в процессе строительства и ремонта.
ВНИМАНИЕ!
Унивилка (корона) не снимается и является неотъемлемой частью конструкции. Вам не нужно приобретать дополнительную унивилку!
Технические характеристики
| Бренд | Промышленник |
| Длина, мм | 195 |
| Ширина, мм | 154 |
| Высота, мм | 2120 |
| Максимальная нагрузка, кг | 3400 / 1500 |
| Толщина стенки, мм | 2 / 2,5 |
| Внутренний диаметр, мм | 48 |
| Наружный диаметр, мм | 60 |
| Материал | Сталь |
| Вес, кг | 12,45 |
| Страна производитель | Россия |
Телескопическая стойка для опалубки c унивилкой Промышленник 3,7 м (домкрат) предназначена для поддержания горизонтальных щитов опалубки при возведении монолитных потолочных перекрытий, а также в качестве временной опоры при строительстве и ремонте.

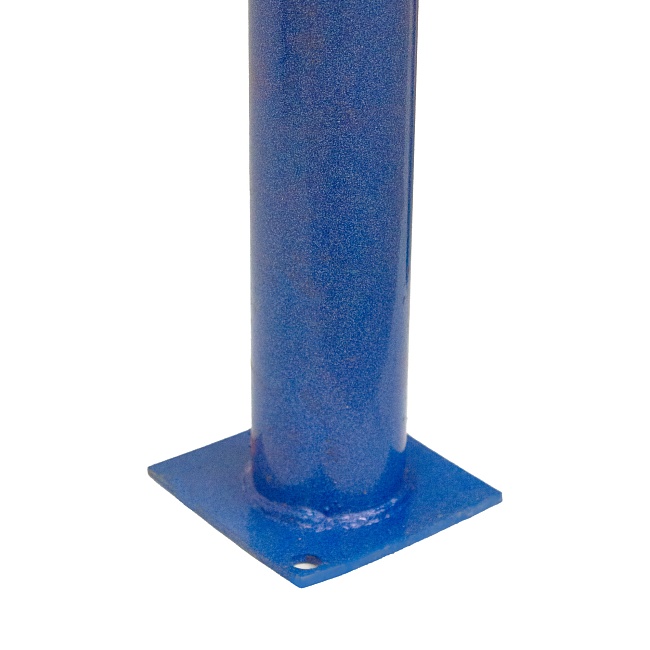

Изготовлена из двух стальных труб 60 и 48 мм с толщиной стенки металла 2,5 и 2 мм соответственно. Нижняя (более широкая) имеет опорную площадку для устойчивости. На нее накручивается опорная гайка и вставляется телескопическая труба меньшего диаметра с прорезями по всей длине.

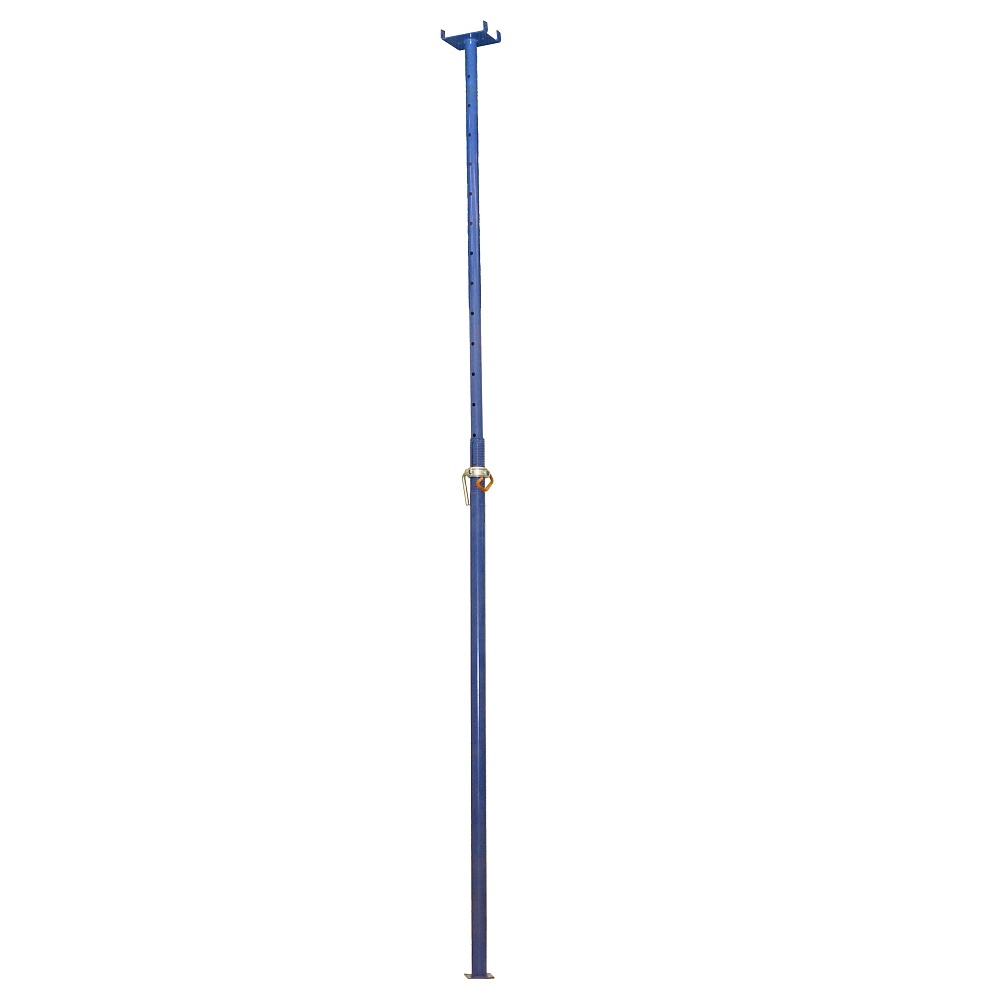

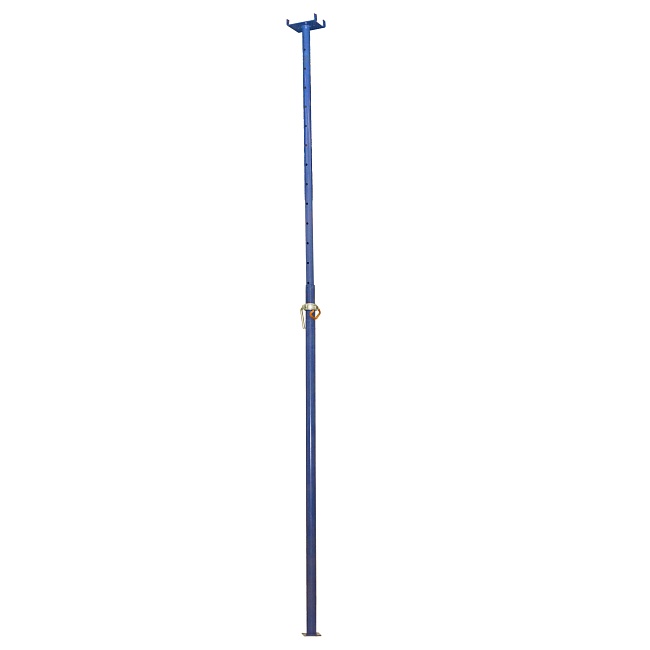

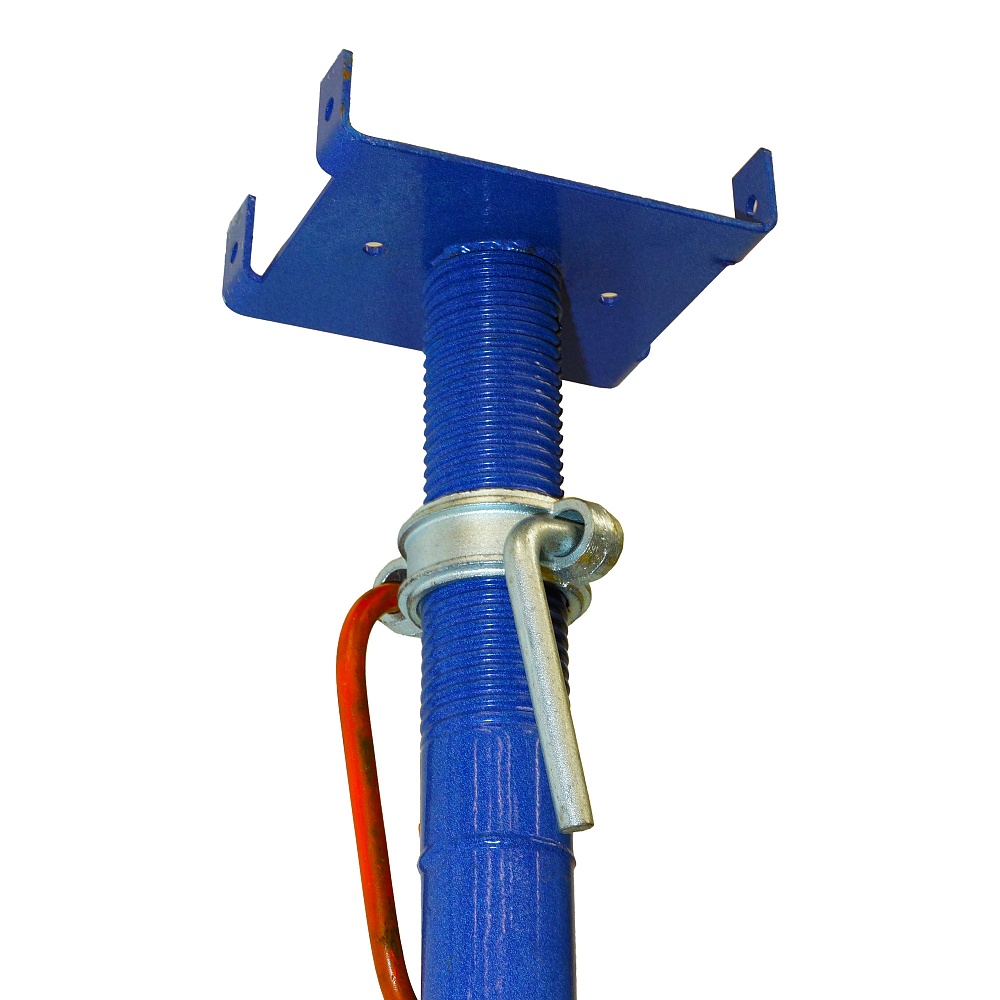

Фиксация нужной длины стойки выполняется крепёжной серьгой через прорези в насадке и отверстия в верхней трубе с опорой на гайку. Минимальная высота данной модели стойки – 2,35 метра, максимальная – 3,7 метра. Чем выше вы выдвигаете стойку, тем меньше на нее должна быть нагрузка. Точные значения для каждого положения высоты указаны в паспорте изделия.
Для того, чтобы собрать опалубочную конструкцию перекрытия, кроме телескопической стойки-домкрата вам понадобятся:
- ламинированная фанера (не менее 15 мм толщиной)
- двутавровая деревянная балка
- тренога (для обеспечения устойчивости стойки)
- унивилка (для размещения двутавровой балки и фанеры)
Порядок монтажа телескопических стоек на строительной площадке:
1. На площадке, подготовленной в соответствии с ППР объекта, устанавливается тренога. При этом поворотные ноги располагаются так, чтобы обеспечить ее максимальную устойчивость с учетом конфигурации опорной поверхности.
2. Поднимают фиксатор треноги до упора, устанавливают телескопическую стойку и опускают фиксатор, который, скользя по наклонной трубе, зажимает стойку.
3. После установки телескопических стоек в треноги, все стойки под опалубку выравниваются по высоте и производится монтаж щитов опалубки перекрытий в следующем порядке:
- продольная (нижняя) балка укладывается в унивилку;
- поперечная балка или брус (верхняя) укладывается на продольную;
- с помощью гайки стойки по уровню производится точная юстировка опалубочного стола;
- после точной юстировки производится монтаж фанеры.
Монтаж телескопических стоек для опалубки производится специальным инструментом, не допускается применение кувалд, ломов. Монтаж стоек с отклонением от ППР или без ППР ЗАПРЕЩАЕТСЯ.
ВНИМАНИЕ! В комплектацию товара входит только стойка опалубки. Тренога приобретается отдельно. Изображения стойки опалубки в сборе представлены исключительно для ознакомления с правильной сборкой и установкой стойки-домкрата.
Безопасность работ
Прочность и способность выдерживать высокие нагрузки гарантирует безопасность производства как опалубочных, так и бетонных работ.
Скорость установки
Конструкция телескопической стойки обеспечивает минимальное время монтажа и демонтажа опалубки.
Гарантия качества
Использование телескопической стойки позволяет добиться точной юстировки опалубочных конструкций, а значит высокого качества готовых потолков и межэтажных перекрытий.
Минимум трудозатрат
При работе со стойкой-домкратом необходимо минимальное количество рабочих, занятых на монтаже - демонтаже опалубки.
| Упаковка | |
|
Ширина, см
|
19,5
|
|
Высота, см
|
15,4
|
|
Длина, см
|
207,5
|
|
Вес, кг
|
12,45
|
|
Единица товара
|
Штука
|
